מקליט וידאו רשת, או NVR, הוא נקודת המרכז של מערכת מצלמות אבטחה. הוא מתחבר לכבלים, לאחסון ולרשת, ולעיתים יושב לצד ארון תקשורת, מסד רשת ואל פסק. בבית ישראלי עולה גם האפשרות להציב אותו בממ״ד. השאלה היא לא רק איפה הוא נכנס, אלא איפה הוא יכול לעבוד, להתאוורר ולהישאר נגיש בלי להפריע לחיים סביבו.
מיקום שנראה נוח על תוכנית הדירה עלול להתגלות כבעייתי אחרי שהדלתות נסגרות והציוד מתחיל לפלוט חום. מנגד, אין צורך להקדיש למקליט חדר שלם. המטרה היא למצוא נקודת איזון: מקום פנימי ויציב, גישה מבוקרת, תוואי כבלים הגיוני ומספיק מרחב לטיפול בציוד.
מה מקליט הווידאו צריך
מקליט אינו קופסה פסיבית. הדיסק הקשיח עובד, המעבד מפענח וכותב וידאו, וספק הכוח מוסיף חום משלו. בחלק מהמכשירים יש גם מאוורר. פתחי האוורור צריכים להישאר פנויים כל הזמן, ולא רק ביום ההתקנה.
- זרימת אוויר: יש להשאיר מרווח ליד פתחי היניקה והפליטה. ערמת ניירות, דופן צמודה או ציוד נוסף יכולים לחסום אותם בלי למשוך תשומת לב.
- סביבה פנימית יציבה: עדיף חלל שאינו מתחמם בשמש ישירה ואינו חשוף לשינויי לחות חדים, אדים או אבק רב.
- חשמל ורשת אמינים: השקע, הנתב, המתג וכבלי הרשת צריכים להיות חלק מתכנון אחד, ולא אוסף חיבורים מאולתרים.
- גישה לשירות: צריך להגיע לחזית, לחיבורים ולמכסה המכשיר לצורך בדיקה, ניקוי או החלפת דיסק קשיח.
גישה לתחזוקה אינה אומרת שהמקליט צריך לעמוד לעיני כל מי שנכנס. היא אומרת שטכנאי יכול לעבוד מולו בבטחה, לראות את המחברים ולהוציא את המכשיר בלי לפרק מדף, להזיז ארון כבד או לנתק ציוד שאינו קשור למערכת.
הסתרה טובה מרחיקה את המקליט מהשגרה; הסתרה עמוקה מדי מרחיקה אותו גם מהתחזוקה.
איפה כדאי למקם את ה-NVR?
ברוב הנכסים, נקודת המוצא הטובה היא אזור התקשורת המרכזי. שם כבר נמצאים הנתב, מתג הרשת ולעיתים ציוד נוסף. הקרבה מקצרת חיבורים, מפחיתה כבלים שחוצים חדרים ומאפשרת להבין במבט אחד איך המערכת בנויה.
מרכזי אינו חייב להיות המרכז הגאוגרפי של הבית. הכוונה היא לנקודה שאליה מתכנסים קווי התקשורת. בבית פרטי זו יכולה להיות נישה פנימית סמוך לארון התקשורת. בעסק קטן זו עשויה להיות פינת תשתיות בחדר אחורי. בדירה, לעיתים מדובר בארון ייעודי במסדרון. בכל מקרה בודקים את התנאים בתוך הנישה עצמה.
איך מיקום המקליט משתלב בהתקנת מצלמות אבטחה?
את מקום המקליט בוחרים לפני שסוגרים את מסלולי הכבלים. כל מצלמה צריכה להגיע אליו ישירות או דרך תשתית הרשת המתוכננת. החלטה מאוחרת עלולה ליצור עיקופים, עודפי כבל ומחברים שקשה להגיע אליהם. בתכנון נכון משאירים גם סדר: הפרדה בין ספקים, כבלי תקשורת וכבלי חשמל, ותווית ברורה בכל קצה.
מה משתנה כשמתכננים מצלמות אבטחה לבית?
בבית יש יותר רגישות לרעש, למראה ולגישה משותפת. ארון שנפתח כל יום לציוד ניקוי אינו מקום רגוע למקליט. גם מדף גבוה בחדר משחקים אינו פתרון טוב רק מפני שהוא מחוץ לטווח יד. עדיף אזור שירות שאינו חלק מהשהייה היומיומית, אבל נשאר נגיש למבוגר בלי טיפוס או פירוק.
חום, אבק ולחות סביב המקליט
הטמפרטורה בחדר אינה מספרת את כל הסיפור. ארון סגור יכול לצבור חום גם כשהמסדרון ממוזג ונעים. ספקי כוח, מתג רשת, אל פסק והמקליט מחממים זה את זה. ככל שהחלל צפוף יותר, כך קשה יותר לחום להתפזר.
גם פתח קטן בגב הארון אינו מבטיח זרימת אוויר. האוויר צריך להיכנס מצד אחד ולצאת מצד אחר. אם כל הציוד דחוס סביב אותו פתח, מתקבל כיס חם. הפתרון יכול להיות ארון מאוורר, פתחים מתוכננים או מעבר לחלל מתאים יותר. בחירת הפתרון תלויה בכמות הציוד ובמבנה הנישה.
אבק מצטבר סביב פתחי אוורור, מאווררים ומחברים. הוא נפוץ במיוחד ליד חלון, דלת חיצונית, מחסן פעיל או אזור שבו קודחים ומנסרים. אין צורך ליצור חדר נקי, אבל כדאי להרחיק את המקליט ממקור אבק ישיר ולאפשר ניקוי בלי לפרק את המערכת.
באזורי החוף, לחות היא שיקול נוסף. נישה ליד קיר חיצוני, חדר כביסה או חלל שמקבל אוויר לח אינה שקולה לחדר פנימי יציב. גם מטבח אינו בחירה טובה: חום, אדים ושכבה שומנית יכולים להגיע לפתחי המכשיר ולציוד החשמל. חדר שירות מתאים רק אם הוא יבש, מאוורר ואינו חשוף להתזות או לחומרי ניקוי.

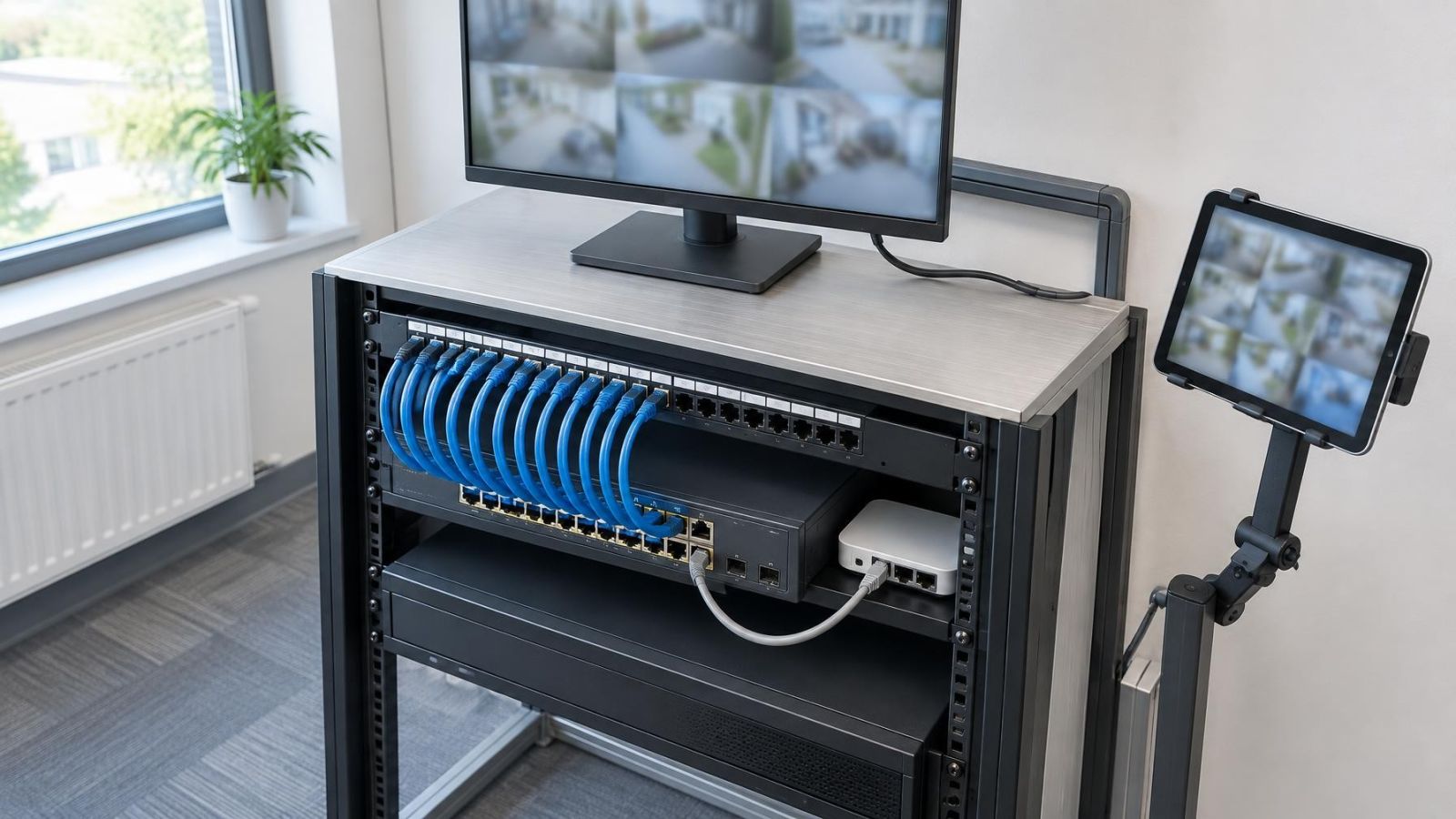

ארון סגור או מסד רשת?
שתי האפשרויות יכולות לעבוד. ההבדל אינו בשם הרהיט אלא באוורור, במידות וביכולת השירות. מסד רשת מסודר מתאים כשיש כמה רכיבי תקשורת, מדפים וצרור כבלים משמעותי. ארון נגרות יכול להתאים למערכת קטנה יותר, בתנאי שנבנה סביב הציוד ולא רק מסתיר אותו.
| שיקול | ארון מאוורר | מסד רשת |
|---|---|---|
| זרימת אוויר | תלויה במיקום ובגודל הפתחים | מתוכננת בדרך כלל סביב ציוד תקשורת, אך עדיין דורשת מרווחים |
| סידור כבלים | דורש נקודות כניסה ועיגון שתוכננו מראש | מאפשר ניתוב, קשירה וסימון נוחים יותר |
| גישה למחברים | עלולה להיות מוגבלת בדופן אחורית צמודה | נוחה יותר כאשר נשמרת גישה מאחור או מהצד |
| השפעה על החדר | יכול להשתלב בנגרות הקיימת | בולט יותר ומתאים בעיקר לאזור תשתיות |
| שינויים עתידיים | תלויים במקום הפנוי ובמבנה המדפים | קל יותר להוסיף מדף או לארגן מחדש ציוד |
יש להשאיר מקום לכיפוף טבעי של כבלי הרשת ולמחברים הבולטים מגב המקליט. דחיפת המכשיר עד הקיר מעמיסה על המחברים ועלולה לחסום אוורור. גם בחזית נדרש מרווח לפתיחת דלת, הוצאת מדף או שליפת המקליט.
אם הארון כולל גם אל פסק וספקי כוח, מחשבים את החום של כולם יחד. ארון גדול אינו בהכרח מאוורר. לעיתים דווקא נפח גדול עם דלת אטומה מחזיק שכבת אוויר חם לאורך זמן.
האם מכשיר הקלטה זעיר פותר את בעיית המקום?
מכשיר קטן מקל על שילוב פיזי, אבל אינו מבטל חום, כבילה ותחזוקה. גם ציוד קומפקטי צריך מרווח סביב פתחי האוורור, מקום למחברים וגישה לספק הכוח. הגודל החיצוני לבדו אינו סיבה להכניס מקליט למגירה, לתא אטום או מאחורי חפצים שקשה להזיז.
תכנון החשמל והרשת
המקליט תלוי בחשמל וברשת בו-זמנית. לכן כדאי לתכנן את האזור כיחידת תשתית אחת. חיבור קבוע ומסודר עדיף על מפצלים תלויים, ספקים שמונחים זה על זה וכבלי חשמל מתוחים. יש להשאיר אפשרות לנתק רכיב מסוים בלי לכבות בטעות את כל ארון התקשורת.
אל פסק ממוקם בקרבת הציוד שהוא מזין, במקום מאוורר ונגיש. גם הוא פולט חום ודורש טיפול תקופתי, ולכן לא דוחסים אותו מאחורי המקליט. יש לחשוב מראש איך מוציאים אותו, איך מגיעים לחיבורים שלו ואיך מונעים מכבלי החשמל להכביד על מחברי הרשת.
קרבה לנתב ולמתג הרשת מפשטת את החיבור. במערכות PoE, כלומר הזנת חשמל דרך כבל הרשת, מתג הרשת עשוי להזין את המצלמות בעוד המקליט מנהל ושומר את הווידאו. במערכות אחרות החיבורים שונים. בשני המקרים, סימון הכבלים חשוב יותר מהניסיון לזכור איזה כבל מגיע לאיזו מצלמה.
- מסמנים את שני הקצוות של כל כבל בתיאור קצר ועקבי.
- שומרים עודף כבל מסודר, בלי לגלגל ערמה על פתחי האוורור.
- מפרידים ככל האפשר בין ספקי כוח, חיבורי חשמל וכבלי רשת.
- משאירים את הנתב, המתג והמקליט גלויים לעבודה כאשר דלת הארון פתוחה.
- מתעדים אילו שקעים ואילו יציאות רשת שייכים למערכת.
אם הרשת מחולקת באמצעות VLAN או מנוהלת דרך VMS, תוכנת ניהול וידאו, הגישה הפיזית עדיין חשובה. הגדרה טובה אינה מפצה על כבל לא מסומן או על מתג שאי אפשר להגיע אליו. טיפול בתקלה מתחיל בדרך כלל בבדיקה פשוטה של מתח, נוריות, מחברים ונתיבי כבל.
חדרי שינה, סלון וממ״ד
מקליט יכול להיות שקט יחסית ועדיין להישמע בלילה. דיסק קשיח משמיע תנועות עבודה, ומאוורר משנה את הצליל עם העומס והאבק. בחדר שינה או בחדר עבודה שקט, רעש חלש וקבוע נעשה מורגש יותר מאשר במסדרון או בחדר תשתיות.
בסלון מצטרפים שיקולים אחרים. נוריות חיווי, כבלים ומדף טכני משפיעים על מראה החלל. ציוד שנגיש לכל בני הבית גם חשוף יותר לניתוק מקרי, להזזה ולחסימת פתחים בחפצים. שילוב בתוך נגרות אפשרי, אך הנגרות צריכה לספק אוורור וגישה ולא רק דלת יפה.
ממ״ד אינו מיקום טוב או רע באופן אוטומטי. בודקים אותו כמו כל חדר אחר: זרימת אוויר, מסלול כבלים, מיקום נקודת החשמל, קליטת רשת אלחוטית אם היא נדרשת, ורמת ההפרעה לשימוש הרגיל בחדר. קירות החדר והדרך שאליה הוכנו הצינורות עשויים להפוך העברת כבלים למסורבלת.
חשוב גם מי משתמש בחדר. אם הממ״ד משמש כחדר שינה, עבודה או אירוח, רעש וגישה לציוד עלולים ליצור חיכוך. אם הוא משמש לאחסון, יש סיכון שהמקליט ייקבר מאחורי קופסאות. שם החדר אינו קובע. אופן השימוש בו בפועל הוא שקובע.
מה קורה כשהציוד נמצא בשטח משותף?
בדירה בבניין, ארון תקשורת משותף בכניסה אינו זהה לנישה פרטית בתוך הדירה. הוא נגיש לעוד אנשים, ולעיתים מטופל במסגרת החלטות ועד הבית. גם בעסק, חדר אחורי יכול להיות משותף לעובדים, לניקיון ולמלאי. לפני שבוחרים מקום כזה, מגדירים מי רשאי לפתוח אותו ואיך נשמרת גישה קבועה לתחזוקה.
איך בוחרים את המיקום הסופי
כדאי להשוות כמה מקומות מעשיים ולא להתאהב בנישה הראשונה שבה המקליט נכנס. בוחנים כל אפשרות כשהחדר והארון במצב הרגיל שלהם: דלתות סגורות, ציוד נוסף מחובר וחפצים יומיומיים במקומם.
- רושמים את המקומות האפשריים ליד תשתית החשמל והרשת, ומוציאים מהרשימה אזורים לחים, מאובקים או חשופים לשמש ישירה.
- בודקים את זרימת האוויר כשהדלתות סגורות. מחפשים נתיב כניסה ויציאה לאוויר, ולא רק חור בודד בדופן.
- מאמתים את מסלולי הכבלים מהמצלמות, מהנתב ומהמתג. בודקים שאין כיפופים חדים ושאפשר לסמן כל חיבור.
- פותחים דלתות ומדפים עד הסוף. מוודאים שאפשר לראות את החיבורים, להוציא את המקליט ולטפל באל פסק בלי להזיז רהיט כבד.
- מקשיבים למקליט בחדר שקט. אם המקום משמש לשינה, עבודה או אירוח, נותנים לרעש משקל אמיתי בהחלטה.
- מתעדים את הפריסה הסופית: מיקום הציוד, שמות הכבלים, שקעי החשמל ונתיב הגישה לתחזוקה.
המיקום הנכון אינו בהכרח הסודי ביותר או הקרוב ביותר למצלמות. הוא המקום שבו הציוד מקבל אוויר, חשמל ורשת, נשאר מוגן מפעילות יומיומית, ועדיין אפשר לטפל בו בלי מבצע פירוק. כשהתנאים האלה מתקיימים יחד, המערכת קלה יותר להבנה ולתחזוקה לאורך חייה.
עיקרי הדברים
- אוורור רציף חשוב יותר מהסתרה מלאה של מקליט הווידאו.
- מיקום טוב מאפשר גישה לתחזוקה בלי לחשוף את הציוד לפעילות היומיומית בבית או בעסק.
- מסלולים קצרים ומסודרים לחשמל ולרשת מקלים על התקנה, איתור תקלות ושינויים עתידיים.
- התנאים בפועל בחדר חשובים יותר מהשם או מהייעוד הרשמי שלו.
- רעש של דיסק קשיח ומאוורר עלול להיות מורגש בחדר שינה או באזור עבודה שקט.
